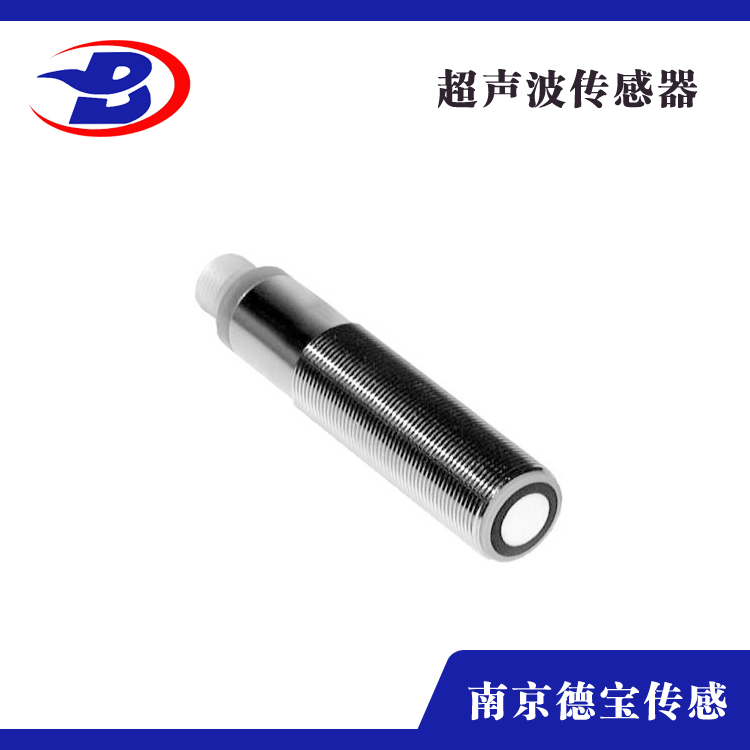

DOB-UB2000/L-F42-I-V15 M18超聲波傳感器

DOB-UB2000/L-F42-I-V15 M18超聲波傳感器特性

 技術參數

一般說明

  特性

? 485通訊

? 測量窗口可調

? 聲錐寬度可調

檢測范圍調節范圍盲區

標準目標板換能器頻率

響應延時

70 ... 1000mm

100 ... 1000mm

0 ... 70 mm

100 mm x 100 mm

約 255 kHz

約 125 ms

? TEACH-IN 輸入

   工作方式 / 顯示方式

? 同步功能

? 接近開關關閉功能

? 溫度補償

? 盲區很小

  接線形式

LED 黃色

LED 紅色電氣參數

工作電壓

空載電流 I0

黃燈常亮：物體在檢測范圍內

黃燈閃爍：TEACH-IN 狀態下檢測到目標物常亮：出錯

紅燈閃爍：TEACH-IN 狀態下未檢測到目標物

10 ... 30 V DC, 紋波 10 %SS

￡ 45 mA

   輸入/ 輸出

一個同步輸入，雙向

0-level: -UB ... +1 V; 1-level: +4 V ... +UB

輸入阻抗 : > 12 k ,W

同步脈沖 : 3 100 μs, 同步脈沖周期 : 3 2 ms

      同步頻率

一般操作模式

多重操作模式輸入

輸入形式

輸出

輸出形式分辨率

特性曲線偏差

重復精度負載阻抗溫度漂移

￡ 40 Hz

￡ 40 Hz/n, n = 接近開關數量

一個 TEACH-IN 輸入

測量范圍的下限 A1: -UB ... +1 V, 測量范圍的上限 A2:

+4 V ... +UB

輸入阻抗 : > 4.7 kW, TEACH-IN 脈沖 : 3 1 s

1 個模擬量輸出 0-10V

0.35 mm

滿量程值的 ± 1 % 滿量程值的 ± 0.1 % 0 ... 300 Ohm

滿量程值的 ± 1.5 %

   符合標準

標準 EN 60947-5-2

V15 ???

2

3 1

4      5

   周圍環境  環境溫度 -25 ... 70 oC (248 ... 343 K)

儲存溫度 -30... 85 oC (233 ... 358 K)

機械特性

防護等級 IP65

連接方式 V15 連接器( M12 x 1), 5 針

      材料   外殼 黃銅鍍鎳

換能器 環氧樹脂 / 空心玻璃球混合物 ; 聚氨基甲酸酯泡沫體

重量 60 克
